Wo wird die SSI gebraucht?
- Erdbebennachweis von Staumauern
- Nachweis von Kernkraftwerken, deren Komponenten und Rohrsystemen für Erdbeben
- Ausbreitungsberechnung von Erschütterungen z. B. infolge von Rammarbeiten
Unser Werkzeug – ACS SaSSI
Auf dem Gebiet der Boden-Bauwerks-Interaktion ist ACS SaSSI das derzeit führende Softwarepaket aus dem Hause Ghiocel Predictive Technologies Inc.

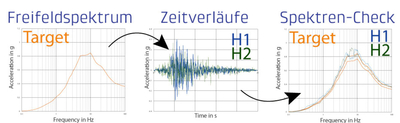

Generierung spektrenkompatibler Zeitverläufe
Gegeben sind Erdbebenbelastungen für einen Standort in Form von Freifeldanregungen. Für die SSI-Berechnung werden Zeitverläufe benötigt. Diese lassen sich entweder künstlich generieren oder aber aus realen Erdbebenereignissen ableiten.
SSI Rechenmodell
- Gebäudemodell mit den wichtigsten Einbauten und Boden-Nahbereich (HOUSE)
- Bodenlayer-Modell der oberen Bodenschichten und des unendlichen Halbraum (LAYER)
House-Modell
Modellierung des Gebäudes und evtl. des Boden-Nahbereichs. Der Detailierungsgrad des FE-Modells für die SSI-Berechnung bestimmt maßgeblich die Rechenzeit. Nachträglicher Transfer des Rechenmodells und der Randbedingungen aus der SSI in ANSYS mit der Möglichkeit der Modellverfeinerung und Spannungsauswertung.
Boden-Layer-Modell
Bodenkennwerte je Bodenlayer bis zum Halbraum:
- Schichtdicke
- Wichte
- S-Wellengeschw.
- P-Wellengeschw.
- Dämpfungen
Iteration der dyn. Bodenkennwerte:
- Schubmodul
- Dämpfung
SSI-Berechnung
| SITE | SV-Wellen in X-Richtung SH-Wellen in Y-Richtung P-Wellen in Z-Richtung |
| POINT | Fequenzabhängige Steifigkeit (Impedanz) |
| HOUSE | Massen- und Steifigkeitsmatrix |
| ANALYS | SSI-Berechnung |
Postprocessing
- Ausgabe der Beschleunigungen
- Wege und Spannungen

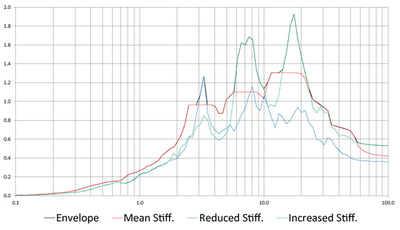

Spektrenverarbeitung
- RSS-Überlagerung der Antworten in jeder Raumrichtung infolge der Anregungen der einzelnen Raumrichtungen
- Mittelung der Spektren aus der Anregung mit unterschiedlichen Zeitverläufen
- Kappung von Spitzen
- Verbreiterung der Spektren
- Einhüllung der Berechnungen unterschiedlicher Bodenmodelle
